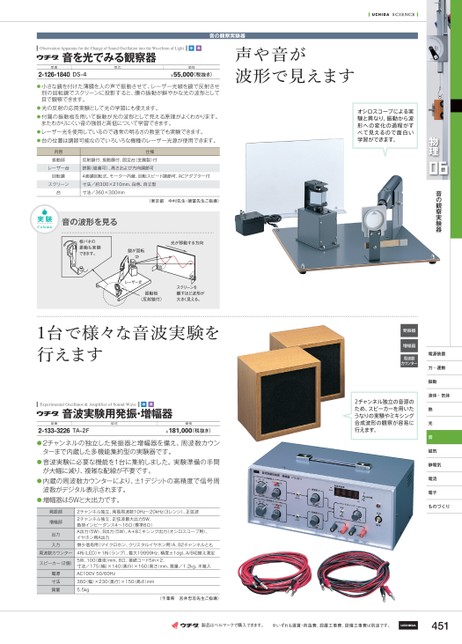

音の観察実験器物理音の観察実験器電源装置力・運動振動液体・気体熱光音磁気静電気電流電子ものづくりオシロスコープによる実験と異なり、振動から波形への変化の過程がすべて見えるので面白い学習ができます。発振器増幅器周波数カウンター2チャンネル独立の音源のため、スピーカーを用いたうなりの実験やミキシング合成波形の観察が容易に行えます。ObservationApparatusfortheChangeofSoundOscillationintotheWaveformofLight音を光でみる観察器中高型番2-126-1840DS-4型式価格¥55,000(税抜き)●小さな鏡を付けた薄膜を人の声で振動させて、レーザー光線を鏡で反射させ別の回転鏡でスクリーンに投影すると、膜の振動が鮮やかな光の波形として目で観察できます。●光の反射の応用実験として光の学習にも使えます。●付属の振動板を用いて振動が光の波形として見える原理がよくわかります。またわかりにくい音の強弱と高低について学習できます。●レーザー光を使用しているので通常の明るさの教室でも実験できます。●台の位置は調節可能なのでいろいろな機種のレーザー光源が使用できます。内容振動部反射鏡付、振動膜付、固定台(金属製)付仕様レーザー台鉄製(磁着可)、高さおよび方向調節可回転鏡4面鏡回転式、モーター内蔵、回転スピード調節可、ACアダプター付スクリーン寸法/約300×210mm、白色、自立型台寸法/360×300mm(東京都中村先生・徳富先生ご指導)実験Column音の波形を見る板バネの振動も実験できます。鏡が回転光が移動する方向レーザー光振動板(反射鏡付)スクリーンを離すほど波形が大きく見える。ExperimentalOscillator&AmplifierofSoundWave音波実験用発振・増幅器中高型番型式2-133-3226TA-2F価格¥181,000(税抜き)●2チャンネルの独立した発振器と増幅器を備え、周波数カウンターまで内蔵した多機能集約型の実験器です。●音波実験に必要な機能を1台に集約しました。実験準備の手間が大幅に減り、複雑な配線が不要です。●内蔵の周波数カウンターにより、±1デジットの高精度で信号周波数がデジタル表示されます。●増幅器は5Wと大出力です。発振部増幅部出力入力2チャンネル独立、発振周波数10Hz〜20kHz3レンジ)、正弦波2チャンネル独立、正弦波最大出力5W、負荷インピーダンス4〜16Ω(標準8Ω)A出力(5W)、B出力(5W)、A+Bミキシング出力(オシロスコープ用)、イヤホン用A出力微少信号用(マイクロホン、クリスタルイヤホン用)A、B2チャンネルとも周波数カウンター4桁(LED)+1桁(ランプ)、最大19999Hz、精度±1dgt、A/B切替え測定スピーカー(2個)5W、100(直径)mm、8Ω、接続コード5m×2、寸法/175(幅)×140(奥行)×160(高さ)mm、質量/1.2kg、木箱入電源寸法質量AC100V50/60Hz360(幅)×230(奥行)×150(高さ)mm5.5kg(千葉県吉井忠志先生ご指導)製品はベルマークで購入できます。※いずれも運賃・荷造費、設置工事費、設備工事費は別途です。451


<< | < | > | >>
