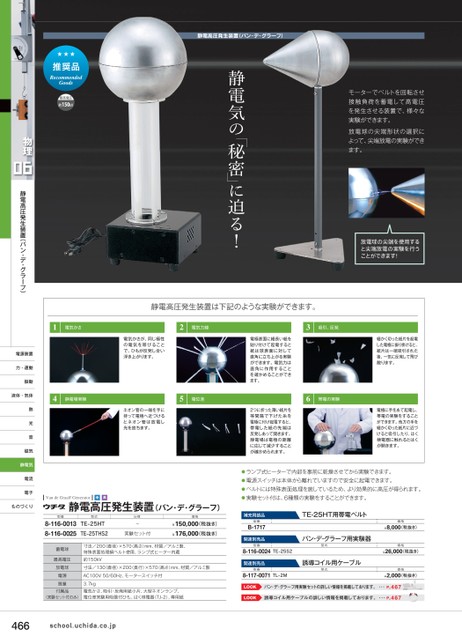

モーターでベルトを回転させ接触負荷を蓄電して高電圧を発生させる装置で、様々な実験ができます。放電球の尖端形状の選択によって、尖端放電の実験ができます。放電球の尖端を使用すると尖端放電の実験を行うことができます!細かく切った紙片を起電した電極に振り掛けると、紙片は一端吸引された後、一気に反発して飛び散ります。電極に手をあて起電し、帯電の実験をすることができます。他方の手を細かく切った紙片に近づけると吸引したり、はく検電器に触れるとはくが開きます。静電高圧発生装置(バン・デ・グラーフ)最高電圧約150kV静電高圧発生装置は下記のような実験ができます。1電気かさ2電気力線3吸引、反発電気かさが、同じ極性の電気を帯びることで、ひもが反発し合い浮き上がります。電極表面に細長い紙を貼り付けて起電すると紙は球表面に対して直角に立ち上がる実験ができます。電気力は直角に作用することを確かめることができます。4静電場実験5電位差6帯電の実験ネオン管の一端を手に持って電極へ近づけるとネオン管は放電し光を放ちます。2つに折った薄い紙片を等間隔で下げた糸を電極に付け起電すると、帯電した紙の先端は反発しあって開きます。静電場は電極の距離に応じて減少することが確かめられます。VandeGraaffGenerator静電高圧発生装置(バン・デ・グラーフ)中高●ランプ式ヒーターで内部を事前に乾燥させてから実験できます。●電源スイッチは本体から離れていますので安全に起電できます。●ベルトには特殊表面処理を施しているため、より効果的に高圧が得られます。●実験セット付は、6種類の実験をすることができます。補充用部品型番B-1717関連別売品型番8-116-0024TE-25S2関連別売品型番8-117-0071TL-2MTE-25HT用帯電ベルトバン・デ・グラーフ用実験器型式誘導コイル用ケーブル型式価格¥8,000(税抜き)価格¥26,000(税抜き)価格¥2,000(税抜き)LOOKバン・デ・グラーフ用実験セットの詳しい情報を掲載しております。・・・P.467LOOK誘導コイル用ケーブルの詳しい情報を掲載しております。・・・P.467型番型式8-116-00138-116-0025TE-25HTTE-25THS2仕様-実験セット付価格¥150,000(税抜き)¥176,000(税抜き)蓄電球最高電圧放電球電源質量付属品(実験セット付のみ)寸法/200(直径)×570(高さ)mm、材質/アルミ製、特殊表面処理絹ベルト使用、ランプ式ヒーター内蔵約150kV寸法/130(直径)×200(奥行)×570(高さ)mm、材質/アルミ製AC100V50/60Hz、モータースイッチ付3.7kg電気かさ、吸引・反発用紙小片、大型ネオンランプ、電位差実験用吸盤付ひも、はく検電器(TJ-2)、専用紙466school.uchida.co.jp物理静電高圧発生装置(バン・デ・グラーフ)電源装置力・運動振動液体・気体熱光音磁気静電気電流電子ものづくり


<< | < | > | >>
