教材提示装置VP-1 ICT機器

  • プロジェクター接続に最適な軽量・コンパクト実物投影機。
  • 800万画素高解像度カメラ採用で教科書などの細かい文字も鮮明に再現します。
  • オートフォーカス搭載で、ピント合わせ楽々。
  • USB端子でパソコンへの出力にも対応。
  • デジタルズーム(27.2倍)で拡大もOK。
  • 画像へのマーキング(USBマウス利用)も可能。

システム構成図

カンタン操作のタッチボタン式コントロールパネル

機能 説明
1 電源 電源のON/OFFが切り替えられます。
2 (PC/
カメラ
カメラモードとPCモードの切り替え
・カメラモードでは内蔵カメラから
の信号が表示されます。
・PCモードではVP-1HDNのHDMIまたはRGB IN端子からの信号が表示されます。
3 回転 押す度に画像が180°回転します。
4 静止 画像を一時停止します。
5 メニュー OSDメニューを開きます。
6 AUTO フォーカスやホワイトバランスを
調整します。
7 Zoom 画像を最大27.2倍までデジタル
処理でズームインおよび
ズームアウトできます。
8 明るさ 光センサーの明るさを調節します。

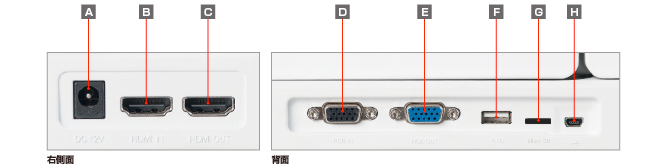

各部の紹介

各部の紹介

名称 説明
A DC 12V 入力 電源アダプタと接続します。
B HDMI 入力 コンピュータまたはその他のソースから信号を入力し、HDMI 出力端子のみにパススルーします。
C HDMI 出力 HDMI信号を出力します。
D RGB 入力端子 コンピュータまたはその他のソースから信号を入力し、RGB 出力端子のみにパススルーします。
E RGB 出力端子 カメラ、RGB 入力端子からの信号を出力します。
F USBポート

データストレージとしてUSBフラッシュメモリを外部接続します。
G MicroSD MicroSDスロット。
H Mini USB2.0 ポート(PC) USBケーブルでコンピュータのUSBポートに接続し、USBカメラとしてVP-1HDNを、 使用するか、または撮影した画像/ビデオを本体メモリからコンピュータに転送します。

仕様

型番 7-137-0189
種別 実物投影機 VP-1HDN
画素数 800万画素(CMOS)
フレームレート 60 fps (最大)
フォーカス ワンタッチオートフォーカス
ズーム デジタル27.2倍
原稿サイズ 423×238mm (1920×1080時)
画像回転/反転 (0°/180°)/○
マーキング(マウス操作)
分割画面表示
画像メモリ 80画面(内部)/USBメモリ(最大32GB)
出力端子 HDMI×1、VGA×1
入力端子 HDMI×1、VGA×1
その他 USB×1、Mini USBポート×1、SDカードスロット
マイク 内蔵
電源 100-240V 50/60Hz・DC12V入力
本体質量 約1.2 kg
外形寸法
(幅×奥行×高さ)
動作時:275×264×368mm
収納時:275×114×70mm
顕微鏡アダプタ オプション(7-137-0149)
付属品 HDMIケーブル、アナログRGBケーブル、USBケーブル、電源アダプタ、電源コード、
Aver+ソフトウェア、保証書(本体3年間保証)、ユーザーマニュアル、バッグ

(アバーインフォメーション製)
